TikZero: Zero-shot text-guided graphics program synthesis

Motivation

• Known:
  • TikZ와 같은 그래픽 프로그래밍 언어는 벡터 포맷보다 높은 기하학적 정밀도와 편집 가능성을 제공
  • DeTikZify는 역 그래픽스(inverse graphics) 모델로 이미지에서 TikZ 프로그램을 생성하지만 텍스트 지도(guidance)가 없음
  • AutomaTikZ는 텍스트 지도 TikZ 합성을 시도하지만 성능이 제한적
• Gap:

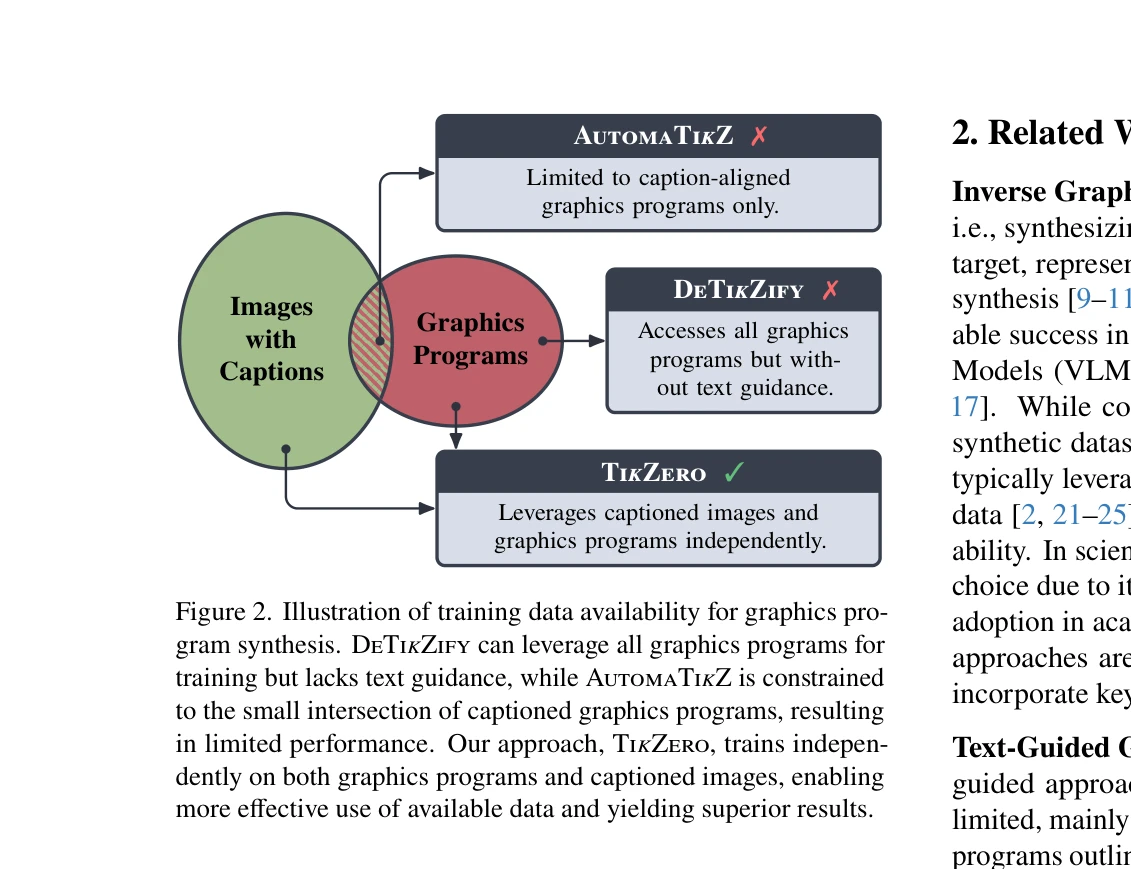

  • 캡션이 달린 그래픽 프로그램의 부족: 텍스트 기반 방법은 정렬된 caption-program 쌍에만 의존
  • 캡션이 달린 래스터 이미지와 정렬되지 않은 그래픽 프로그램의 대규모 데이터가 존재하지만 활용되지 않음
• Why:
  • 학술 커뮤니티에서 TikZ 사용이 광범위하나, 학습 곡선이 가파름 (TeX Stack Exchange에서 가장 빈번하게 논의되는 주제)
  • 사람이 만든 고품질 그래픽 프로그램의 풀은 충분하지만 캡션이 없음
• Approach:
  • 역 그래픽스 모델(VLM 기반)과 텍스트 조건 어댑터 네트워크를 분리
  • 어댑터는 캡션에서 비전 인코더의 이미지 패치 임베딩을 합성
  • 정렬되지 않은 캡션 이미지와 그래픽 프로그램으로 독립적으로 학습

Achievement

Figure 1. TikZero+와 AutomaTikZv2의 정성적 비교

1. 새로운 아키텍처: TikZero는 표현 공간 정렬(representation space alignment)을 통해 정렬된 데이터의 필요성을 제거하면서 텍스트 기반 그래픽 프로그램 합성을 달성
2. 데이터셋 기여: DaTikZv3 데이터셋 공개 - 45만+ TikZ 프로그램과 ~17만 캡션 샘플 포함 (기존 DaTikZv2 대비 대폭 확대)
3. 성능 우수성:
   • TikZero는 AutomaTikZ, AutomaTikZv2 및 다른 엔드-투-엔드 학습 기선을 초과
   • TikZero+는 GPT-4o를 포함한 상용 모델과 주요 지표에서 동등하거나 우수한 성능
4. 효율성: 어댑터 학습 중 문본 디코더(보통 가장 큰 구성 요소)를 로드할 필요 없음

How

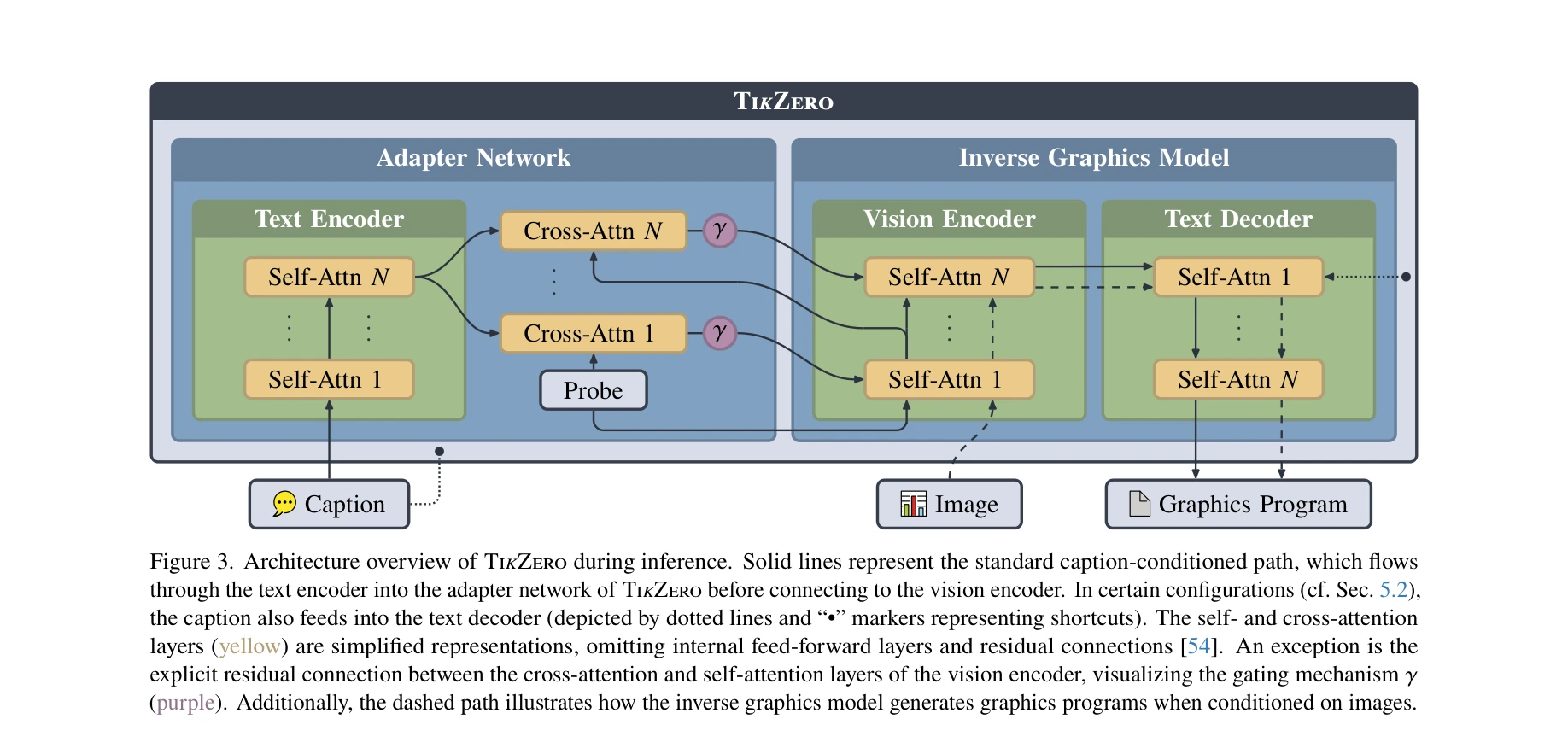

Figure 3. TikZero의 아키텍처 개요

역 그래픽스 모델 기반

• VLM(Vision-Language Model) 아키텍처 채용
• 비전 인코더가 이미지 임베딩 생성, 텍스트 디코더가 프로그램 생성
• 래스터화 이미지를 자동회귀적(autoregressive)으로 처리

어댑터 네트워크 설계

• 경량 텍스트 인코더: 캡션을 임베딩으로 변환
• 가능한 크로스-어텐션 레이어: 각 비전 인코더 레이어 전 삽입
• 프로브(probe): 이미지 입력 대체, 텍스트 조건 정보 전달
• 게이트 메커니즘: Sigmoid 게이트(초기값 0.5)로 각 레이어의 정보 흐름 제어

학습 목표 (증류 기반)

• 거리 함수: $L_{dist} = \frac{1}{|\mathcal{p}|} \sum_{p \in \mathcal{p}} dist(M_\theta(p|i), \tilde{M}_{\theta,\hat{\theta}}(p|\hat{i},t))$
• 원본 모델 파라미터는 완전히 고정(frozen)
• 어댑터 파라미터만 학습
• 코사인 거리 또는 MSE 거리 메트릭 사용

학습 과정

1. 비전 인코더로 이미지 패치 임베딩 계산
2. 어댑터를 통해 수정된 인코더 출력 생성
3. 캡션 조건만으로 원본 임베딩과의 증류 손실 최소화

Originality

• 표현 공간 정렬 패러다임: 기존 텍스트-투-이미지 생성에서의 글로벌 임베딩 사용과 달리, 패치-레벨 상세 정보에 집중하는 독창적 선택
• 계층별 가능성 게이팅: Tanh 게이트의 영점 초기화 대신 Sigmoid 게이트를 사용하여 학습 수렴 가속화
• 데이터 활용 효율성: 정렬되지 않은 다양한 데이터 소스(캡션 래스터 이미지, 그래픽 프로그램)를 독립적으로 활용하는 새로운 전략
• 복합 과학 그래픽 생성: 단순한 벡터 그래픽이나 제한된 시각화 유형이 아닌, 임의의 과학 그래픽 생성이라는 미탐색 영역 개척

Limitation & Further Study

• 데이터 품질 의존성: 어댑터 성능이 캡션 이미지 데이터셋의 품질에 크게 의존 - 도메인 불일치 문제 가능성
• 패치-레벨 정보 필요성: 어댑터가 비전 인코더의 패치 임베딩 정확히 재현해야 하므로, 패치 구조가 다른 비전 모델로 일반화 어려움
• 복잡한 프로그램 생성: 현재 평가가 주로 상대적으로 단순한 과학 그래픽에 국한 - 매우 복잡한 상호작용적 그래픽 생성 능력 미검증
• 후속 연구 방향:
  • 크로스 비전 모델 호환성 개선
  • 프로그램 정확성(컴파일 가능성) 메트릭 강화
  • 대화형 조정 기능 추가
  • 다국어 캡션 지원

Evaluation

총평: TikZero는 텍스트 기반 그래픽 프로그램 합성의 데이터 부족 문제를 표현 공간 정렬이라는 우아한 해결책으로 해결하며, 대규모 비정렬 데이터의 활용을 통해 상용 모델과 경쟁할 수 있는 성능을 달성한 점에서 학술적·실무적 가치가 높다. 다만 비전 모델 특화, 복잡한 프로그램 생성의 제한성, 도메인 불일치 가능성 등이 미래 연구의 과제로 남아있다.
