Reading and Reasoning over Chart Images for Evidence-based Automated Fact-Checking

Motivation

• Known: 자동 팩트-체킹 연구는 텍스트, 표(table) 증거를 중심으로 진행되었으며, 이미지 기반 AFC는 주로 조작되거나 가짜 이미지 탐지에 집중했다.
• Gap: 뉘앙스 있는 차트 왜곡(예: 잘못된 비교, 상관관계를 인과관계로 표현, 오도적 해석)을 감지하는 증거 기반 차트 팩트-체킹 과제가 부재하다.
• Why: 차트는 뉴스, 보고서, 소셜 미디어에서 광범위하게 사용되며(COVID-19 대시보드 예시), 차트의 설계 및 해석을 통한 오정보 확산은 심각한 문제이다.
• Approach: OCR 기반 텍스트 추출, 시퀀스 생성, 구조 임베딩이 강화된 BERT 아키텍처를 통해 통합적 차트 이해 모델을 제안하고, 15,886개 차트로 구성된 ChartFC 벤치마크 데이터셋을 구축한다.

Achievement

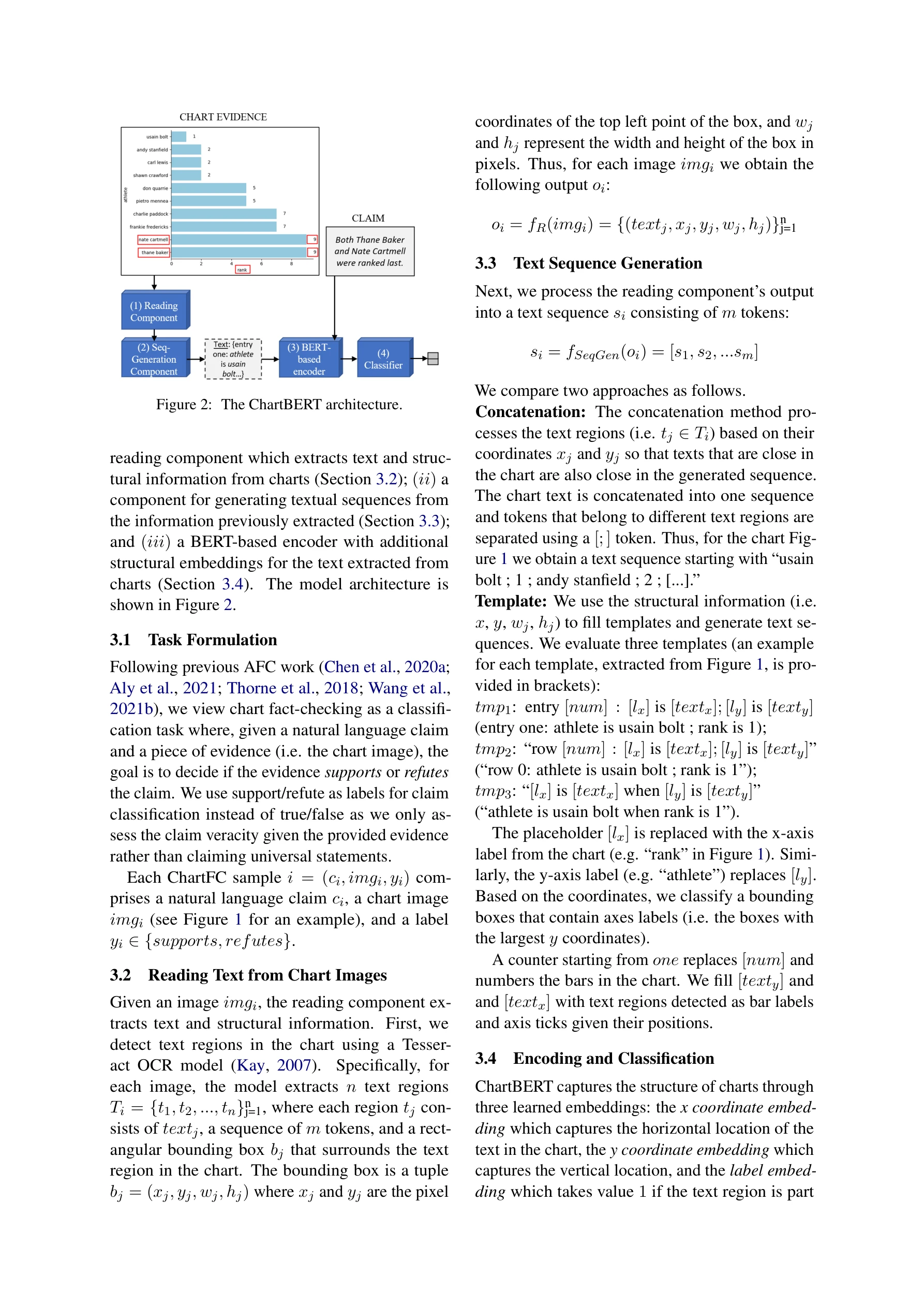

ChartBERT 아키텍처: 읽기(Reading), 시퀀스 생성, 인코딩 세 가지 구성 요소

1. 신규 과제 및 데이터셋: 차트 기반 팩트-체킹 과제를 최초 제안하고, 다양한 방향성, 색상, 배경을 갖춘 15,886개의 인간-작성 청구 기반 ChartFC 데이터셋 구축
2. 모델 성능: ChartBERT가 63.8% 정확도를 달성하며, 75개 비전-언어(VL) 기준 모델(5개 비전 인코더, 3개 언어 인코더, 5개 융합 방법의 조합)을 체계적으로 평가하여 최상의 VL 기준선 초과
3. 포괄적 벤치마킹: 최신 비전-언어 모델들의 한계를 명확히 하고, 모델 실패 패턴에 대한 상세 분석 제공

How

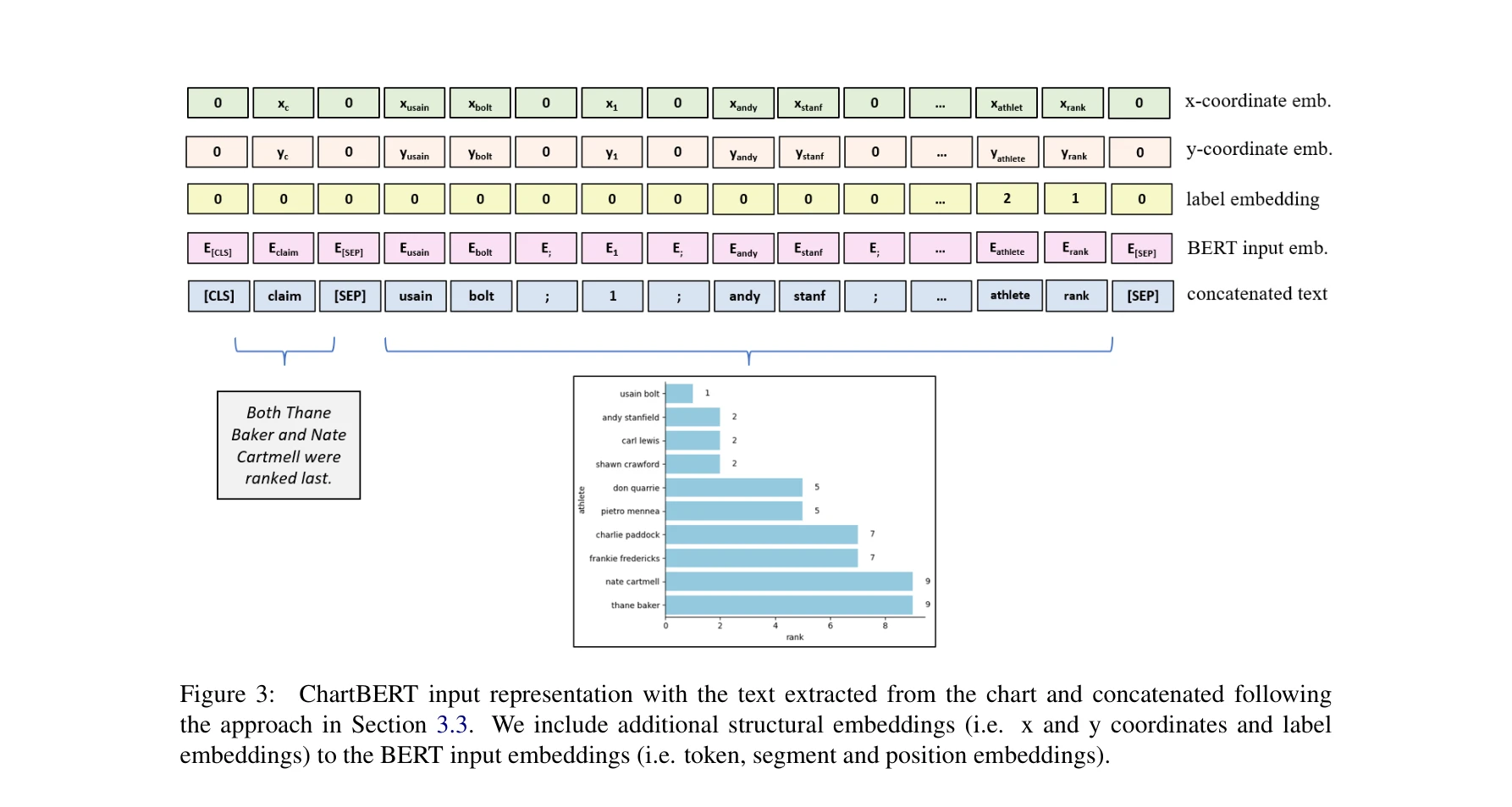

ChartBERT 입력 표현: 추출된 텍스트와 구조 임베딩(x, y 좌표, 라벨 임베딩)

1단계 - 텍스트 및 구조 정보 추출

• Tesseract OCR 모델을 사용하여 차트 이미지에서 텍스트 영역 감지
• 각 텍스트 영역에 대해 토큰 시퀀스와 바운딩 박스(x, y, w, h) 추출

2단계 - 텍스트 시퀀스 생성

• 연결(Concatenation): 좌표 기반 정렬하여 텍스트 영역을 순차적으로 연결 (예: "usain bolt ; 1 ; andy stanfield ; 2")
• 템플릿: 구조 정보를 활용한 3가지 템플릿으로 의미 있는 시퀀스 생성
  • tmp1: "entry [num]: [lx] is [textx]; [ly] is [texty]"
  • tmp2: "row [num]: [lx] is [textx]; [ly] is [texty]"
  • tmp3: "[lx] is [textx] when [ly] is [texty]"

3단계 - 인코딩 및 분류

• 청구(claim)와 추출된 시퀀스를 [SEP] 토큰으로 분리하고 [CLS]를 앞에 추가
• BERT 임베딩(토큰, 세그먼트, 위치)에 3개 구조 임베딩 추가:
  • x 좌표 임베딩: 텍스트의 수평 위치 정보
  • y 좌표 임베딩: 텍스트의 수직 위치 정보
  • 라벨 임베딩: x축/y축 라벨 여부 표시
• 768차원 표현을 완전 연결 계층과 시그모이드를 통해 지지(supports)/반박(refutes) 분류

데이터셋 구축

• TabFact 시드 데이터셋(117,784개 청구, 16,000개 위키피디아 표)에서 출발
• 문자열 매칭 및 레벤슈타인 거리 기반 부분 표 추출
• Python seaborn/matplotlib을 이용하여 다양한 변형의 차트 자동 생성

Originality

• 최초 과제 제안: 증거 기반 차트 팩트-체킹을 처음 정의하고 문제를 체계적으로 정립
• 구조화된 차트 표현: OCR 정보(텍스트, 바운딩 박스)와 구조 임베딩을 결합하여 차트의 공간적 배치를 인코딩하는 혁신적 접근
• 포괄적 벤치마킹: 75개 VL 기준 모델에 대한 철저한 비교 분석으로 시각-언어 모델의 한계 명확화
• 대규모 인간-검증 데이터셋: TabFact를 기반으로 체계적으로 구축한 15,886개 규모의 고품질 벤치마크 데이터셋

Limitation & Further Study

한계점

• 낮은 정확도(63.8%): 과제의 복잡성을 시사하며 상당한 개선 여지 존재
• 제한된 차트 유형: 막대 차트만 포함하며, 선 그래프, 파이 차트 등 다양한 차트 유형 미포함
• 합성 데이터(synthetic): 자동 생성된 차트로만 평가되어 실제 뉘스 기사의 차트와의 차이 존재
• OCR 의존성: OCR 오류의 영향을 분리 분석하지 않음
• 이진 분류: 청구의 검증 불가(Not Enough Info) 범주 미포함

후속 연구 방향

• 다양한 차트 유형(선 그래프, 파이 차트, 히트맵 등)으로 확대
• 실제 뉴스 기사 및 소셜 미디어의 자연 차트 적용
• 시각적 왜곡 감지(축 조작, 크기 왜곡 등) 통합
• 다중 증거 모달리티(텍스트 + 차트) 결합 검증
• 추론 과정 설명 가능성(explainability) 강화

Evaluation

총평: 차트 기반 팩트-체킹이라는 중요하고 미충족된 문제를 신규 제안하며 체계적 벤치마킹을 제공하는 의미 있는 연구이나, 63.8%의 정확도와 제한된 차트 유형으로 인해 실용적 영향은 아직 제한적이다. 해결해야 할 도전 과제가 많이 남아있는 초기 단계의 기초 연구로 평가된다.
