Robot-assisted mapping of chemical reaction hyperspaces and networks

Essence

저비용 로봇 플랫폼과 광학 검출을 통해 수천 개의 반응 조건에서 화학반응의 초공간(hyperspace) 전체를 매핑하여, 예측 불가능했던 반응 수율 분포, 숨겨진 중간체, 주생성물 전환점을 체계적으로 발견하는 새로운 방법론을 제시한다.

Motivation

Known: 화학반응의 결과는 농도, 온도, 기질 비율 등 다차원 초공간의 반응 조건에 따라 결정되지만, 인간 화학자는 극히 제한된 조건만 탐색 가능함
Gap: 기존 자동화 플랫폼은 수천 개 반응은 생성할 수 있으나, 정제(purification)와 수율 정량화가 병목. NMR, LC-MS 등 분석 기법은 처리량이 시간당 수 개로 제한되어 반응 초공간의 전체 그림을 얻기 어려움
Why: 반응 초공간이 매끄러운지 울퉁불퉁한지, 예상 외 반응성 영역이나 주생성물 전환이 존재하는지, 부산물로 숨겨진 중간체가 있는지 알려지지 않음
Approach: UV-Vis 분광법을 기반으로 하는 저비용 로봇 플랫폼 개발. 스펙트럼 언믹싱(spectral unmixing) 알고리즘으로 복잡한 혼합물 분석, 이상 탐지 알고리즘으로 예기치 않은 반응 감지

Achievement

그림 1: (a) 약 $25K의 저비용 로봇 시스템 주요 구성. (b) N차원 초공간에서 조건을 설정하고 UV-Vis 스펙트럼 획득. 모든 초공간 지점의 조정된 혼합물을 결합. (c) HPLC로 정제한 순수 생성물의 농도-흡수 보정곡선. (d) 각 초공간 지점의 UV-Vis 스펙트럼을 기준 스펙트럼의 선형 조합으로 분해. (e-i) 화학량론 제약 조건, 다중공선성 진단, 적합성 검증을 위한 잔차 분석.

저비용 고처리량 플랫폼: 약 $25K 로봇으로 하루 1,000개 반응 실행 가능. UV-Vis 검출 (~100 샘플/시간, 샘플당 수 센트)로 NMR/LC-MS의 비용·시간 병목 회피. 전체 9,000개 이상의 조정된 혼합물 분석
스펙트럼 언믹싱 기반 정량화: 모든 초공간 샘플을 하나로 합치고 한 번의 HPLC/NMR/MS로 '기저 성분 집합(basis set)' 확인 후, 각 초공간 지점의 복잡한 UV-Vis 스펙트럼을 벡터 분해로 분해. 상대 표준 편차 5% 내 정확도 달성
반응 초공간의 수학적 특성 규명: 연속 변수(농도, 온도)에 대해 개별 수율 분포는 일반적으로 천천히 변함(slow-varying). 동시에 예상 외 반응성 영역과 주생성물 전환점 발견
숨겨진 중간체·생성물 노출: 반응 기질 비율을 체계적으로 변화시킴으로써 반응 네트워크 재구성. 1세기 이상 연구된 반응에서도 미알려진 중간체·생성물 발견

How

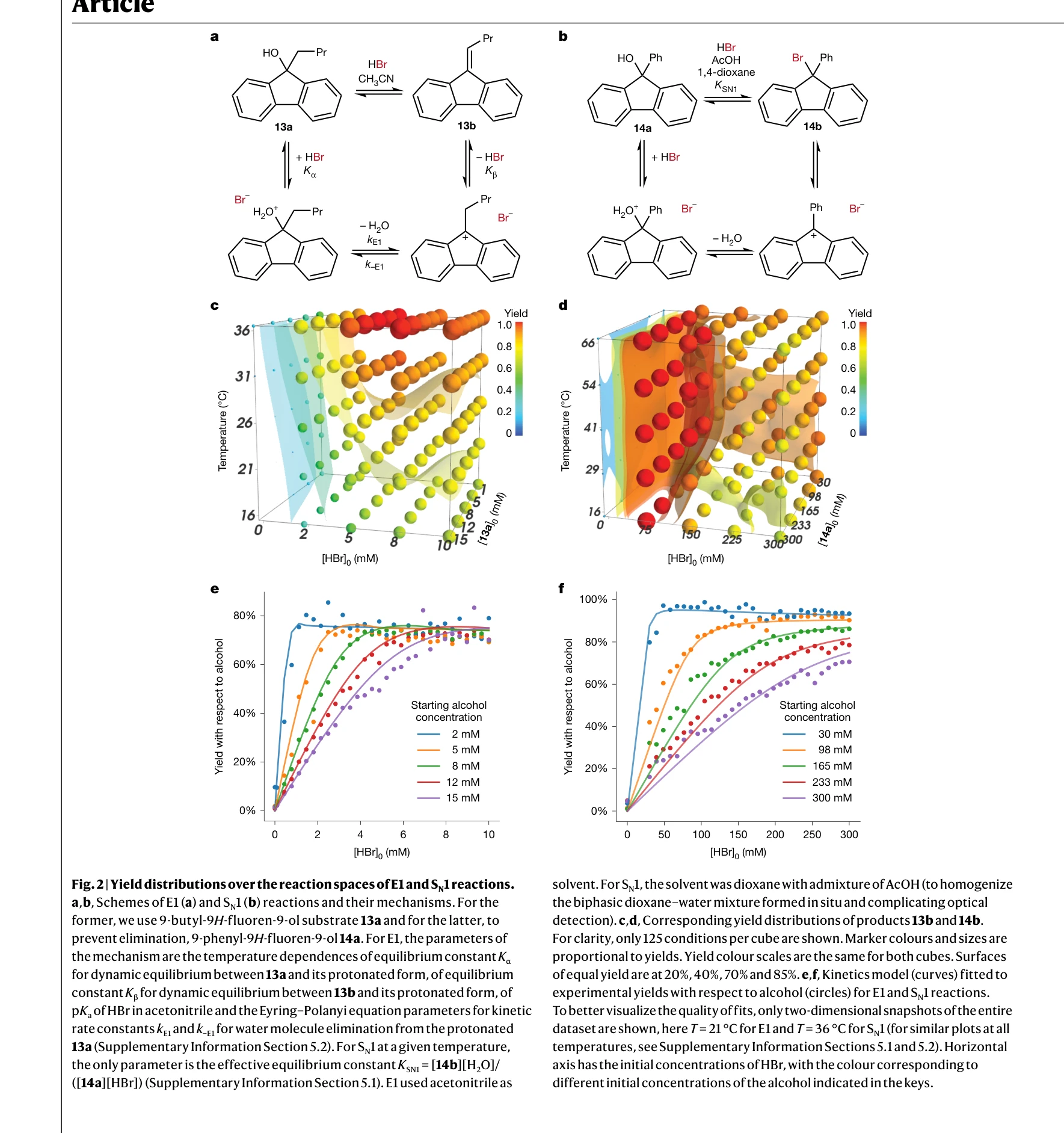

그림 2: (a,b) E1 및 SN1 반응 메커니즘. (c,d) 3차원 초공간에서 온도 및 [HBr]₀에 따른 생성물 수율 분포 (마커 크기·색깔이 수율에 비례). (e,f) 기구론 모델 곡선과 실험값 비교.

로봇 플랫폼 설계: 수평 갠트리, 액체 취급 모듈, 54-바이알 플레이트, UV-Vis 분광계 통합. 각 점에서 ~8초 스펙트럼 획득 + ~50초 피펫팅·세척·건조
스펙트럼 언믹싱 프로토콜:
- 초공간 모든 조정 샘플 결합 → HPLC/NMR/MS로 생성물 동정
- 각 생성물의 농도별 UV-Vis 스펙트럼 측정
- 각 초공간 지점의 실험 스펙트럼 = Σ(참조 스펙트럼 × 농도) 형태로 맞춤
- 화학량론 부등식으로 물리적으로 불가능한 해 제거
이상 탐지 알고리즘:
- 실험값과 모델링 스펙트럼의 오차 추적
- 잔차의 자기상관을 Durbin-Watson 통계량으로 평가
- RMS 잔차 > 0.01 흡수도 또는 DW 통계 이상 시 → 예기치 않은 생성물 신호
적용 범위: 커플링, 축합, 환가산, 재배열(8개 주요 반응)에서 검증. R² = 0.96으로 수동 정제·분석 결과와 상관

Originality

혁신적 분석 전략: NMR/LC-MS 병목 우회하면서도 부산물 포함 전체 성분 정량화. 기존 자동화는 최적화(몇 수십∼수백 조건)에만 집중했으나, 본 연구는 초공간 '완전 초상화(complete portrait)' 추구
수학적 엄밀성: 화학량론 제약, 다중공선성 진단, Durbin-Watson 자기상관 검사로 언믹싱 안정성 보장. 연속 변수에 대한 수율 분포의 '느린 변화' 성질 증명
기구론 통합: E1/SN1 반응에서 실험 초공간을 온도-반응계수 의존성이 있는 기구론 모델로 적합(fitting)하여 검증
실용적 확장성: 저비용($25K), 개방형 설계(블루프린트·코드 공개), 다양한 유기 용매·가혹한 시약 지원으로 학계 접근성 확보

Limitation & Further Study

방법론 한계:
- 자외-가시선 흡수가 220 nm 이상에서 나타나지 않는 지방족 화합물에 부적합
- 반응물/용매 피크가 생성물을 가리는 경계 사례 존재 (논문의 반응 9-12 범주)
- 생성물 수 증가 시 다중공선성 문제 악화 가능
후속 연구:
- 적외선(IR), 라만(Raman) 등 타 분광법 결합으로 범위 확대
- 기계 학습으로 스펙트럼 언믹싱 안정성 향상
- 수율 분포의 '느린 변화' 성질을 초공간 토폴로지(topology)와 연결하는 수학 이론 발전
- 자율 의사결정 알고리즘과 결합하여 반응 네트워크 발견 자동화

Evaluation

Novelty: 5/5 Technical Soundness: 5/5 Significance: 5/5 Clarity: 4/5 Overall: 5/5

총평: 본 논문은 자동화 로봇과 광학 분광법, 스펙트럼 분해 알고리즘을 창의적으로 결합하여 화학 초공간의 '완전한 지도 제작(complete mapping)'이라는 오랫동안 달성 불가능했던 목표를 현실화했다. 저비용·고처리량 특성으로 학계 접근성을 극대화하면서 숨겨진 반응성과 중간체를 체계적으로 노출시킴으로써 합성 화학의 패러다임을 획기적으로 전환할 수 있는 기초 연구 성과이다.
