Inverse designing metamaterials with programmable nonlinear functional responses in graph space

Motivation

• Known: 메타머터리얼은 내부 구조의 조정을 통해 기존 공학 재료에서 찾을 수 없는 물성 및 기능성을 달성할 수 있다. 기존 설계 방법으로는 공학적 직관, 자연 모방, 위상 최적화(Topology Optimization) 등이 활용되어 왔다.
• Gap: (1) 복잡한 비선형 물리 현상(좌굴, 접촉, 공명, 감쇠)으로부터 나타나는 복잡한 기능 반응을 정확히 포착하기 어렵다. (2) 기존 기계학습 기반 접근법은 특정 물성 최적화에만 효율적이고, 제조 제약 조건을 반영하기 어렵다. (3) 사전 매개변수화된 설계 공간(pre-assigned parametrization)이나 기존 단위 셀 조합에 의존하여 설계 다양성이 제한된다.
• Why: 메타머터리얼의 설계 공간이 확장될수록 필요한 데이터가 기하급수적으로 증가하며, 구배 기반 최적화(gradient-based optimization) 알고리즘은 기하학적 및 제조 제약을 강제하기 어렵다.
• Approach: 메타머터리얼의 구조를 그래프로 표현(연결재=간선, 교점=노드)하여 GNN의 귀납적 편향을 활용하고, 모방학습(Imitation Learning, IL)으로 사전학습 후 강화학습으로 미세 조정하며, MCTS로 탐색 성능을 개선하는 통합 프레임워크를 구축한다.

Achievement

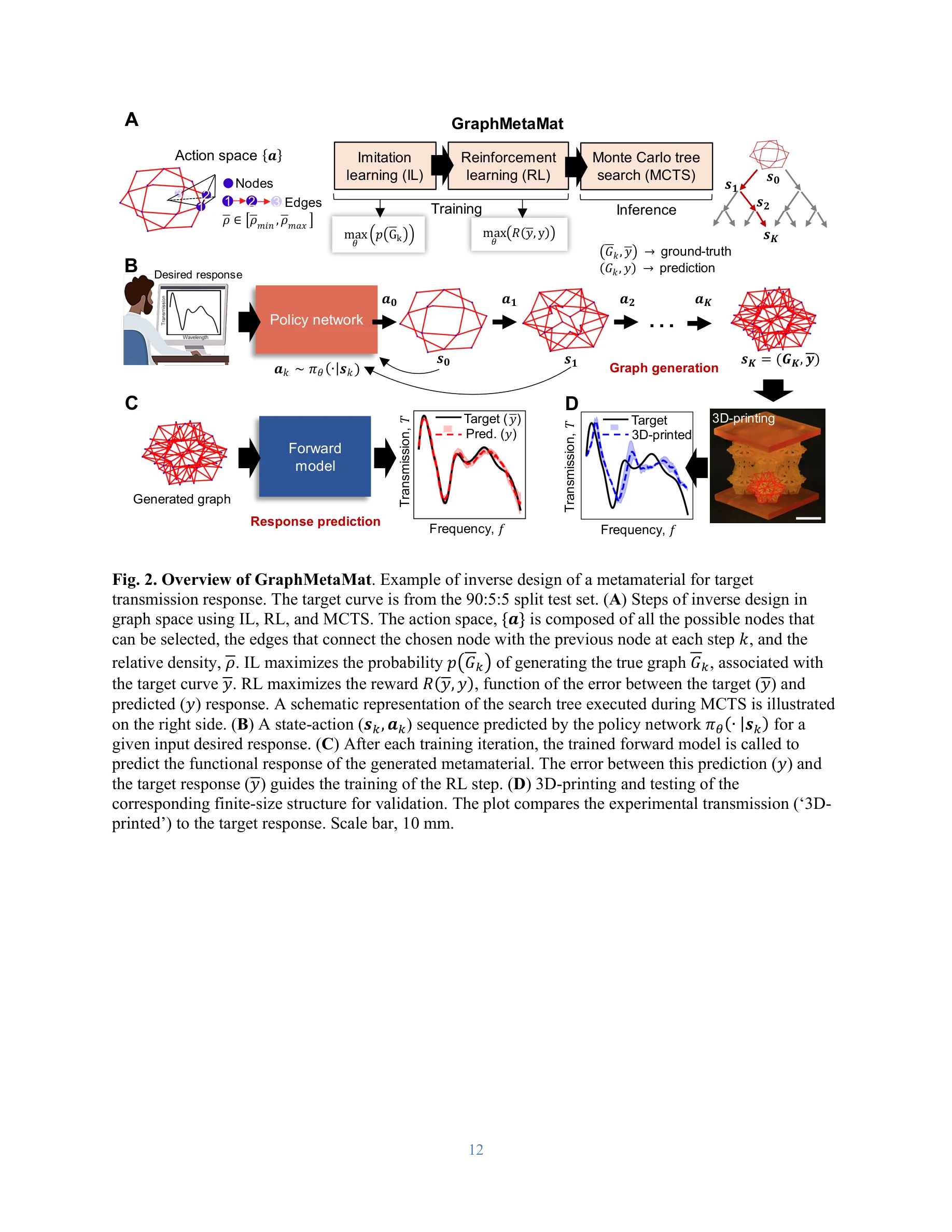

GraphMetaMat 프레임워크 개요. (A) 그래프 생성 과정과 트리 탐색, (C) 순방향 GNN 모델 학습을 통한 구조-기능 매핑

1. 광범위한 응력-변형률 응답 설계: 4자리 수 범위의 응력(stress)을 커버하고 최대 30% 변형률까지 복잡한 거동을 가진 메타머터리얼을 설계 가능. 사용자 정의 곡선에 대해 평균 10% 허용오차 범위 내에서 역설계 성공.
2. 파동 전송 특성 제어: 1-12 kHz 주파수 범위에서 조정 가능한 감쇠 갭(attenuation gap)을 가진 파동 전송 곡선(wave transmission curve) 설계. 목표 감쇠 갭에 대해 약 0.8의 정확도 달성.
3. 실제 응용 적용: 락로스 흉부 보호대용 충격 흡수 재료와 전기차 진동 저감 패널 설계에서 상용 재료를 능가하는 성능 입증. 높은 에너지 흡수성과 낮은 피크 응력, 저 진동 전송 특성 동시 달성.
4. 일반화 성능: 훈련 세트 외 미지(unseen) 곡선 설계에서 베스트 훈련 매치 대비 약 3배 우수한 오차 분포 달성.

How

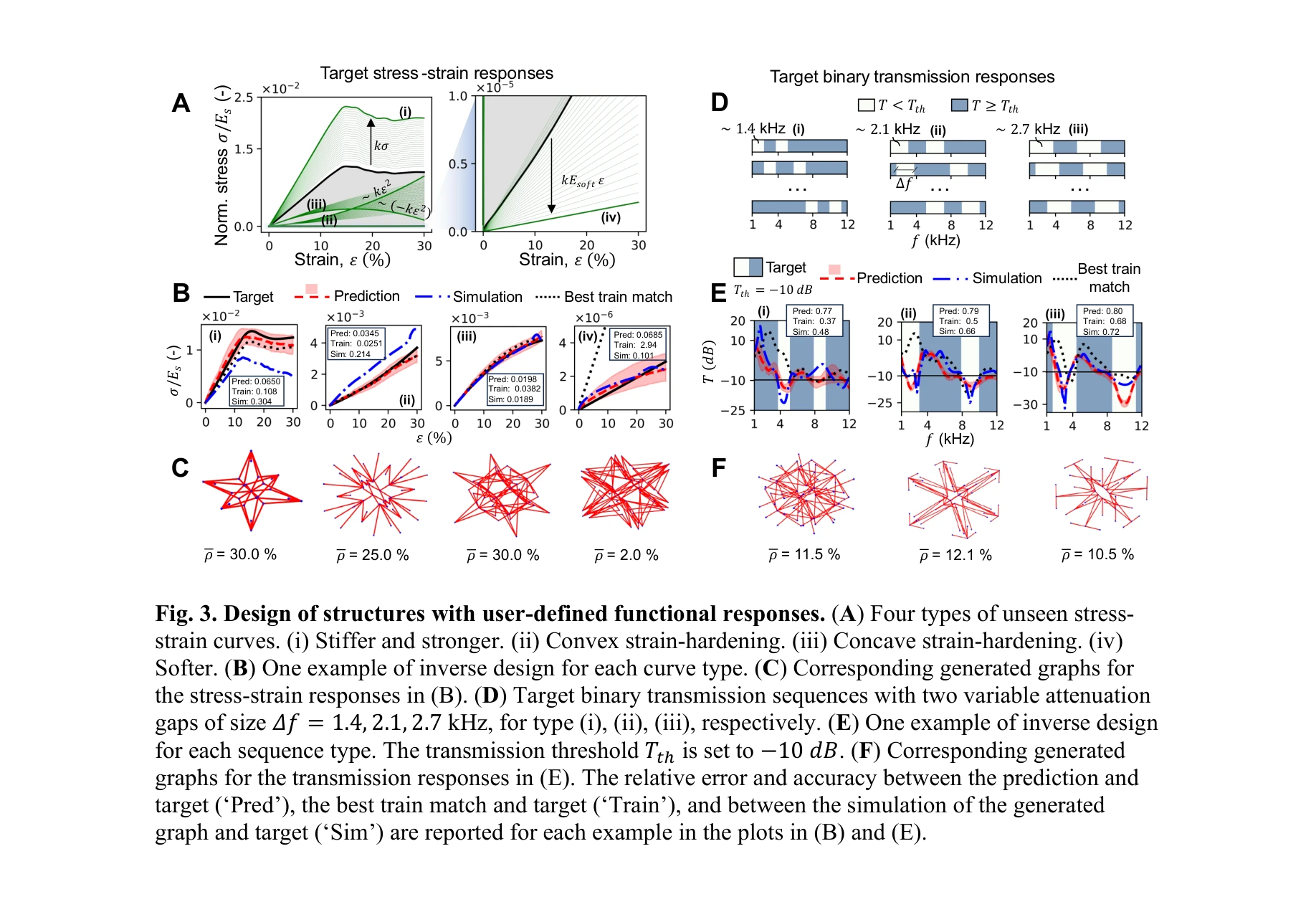

사용자 정의 기능 반응의 설계. (A) 4가지 응력-변형률 반응 유형 (더 딱딱한, 볼록 변형 경화, 오목 변형, 더 부드러운), (D) 3가지 파동 전송 감쇠 갭 유형

GraphMetaMat 프레임워크의 주요 구성 요소:

• 그래프 표현: 메타머터리얼의 위상(topology)과 기하학(geometry)을 노드 특성과 간선 특성으로 인코딩. 입방 대칭성(cubic symmetry)을 유지하여 이질적(heterogeneous) 메타머터리얼 생성 용이.
• 순방향 모델: GNN 기반 순방향 모델을 약 3,000개의 고충실도 시뮬레이션 데이터로 학습하여 구조-기능 매핑 학습 (약 90% 정확도). 순방향 모델은 역설계 과정에서 빠른 대체 예측기(surrogate predictor) 역할 수행.
• 모방학습 사전학습: 정책 네트워크 π_θ가 훈련 입력 곡선에 대응하는 그래운드 트루스 그래프를 재구성하는 행동 수열(노드, 간선, 상대 밀도 ρ)을 학습하여 초기값 설정.
• 강화학습 미세 조정: 근접 정책 최적화(Proximal Policy Optimization, PPO)를 사용하여 정책 네트워크 가중치를 업데이트. 보상 함수 R = w_J·J - w_U·U (J: 곡선 유사도, U: 순방향 모델 불확실성) 최대화.
• 몬테카를로 트리 탐색: 정책 네트워크에서 샘플링한 행동으로 각 상태의 값을 추정하고, 128회 반복으로 가장 우수한 그래프 선택하여 역설계 성능 획기적 향상.
• 제약 조건 반영: 기하학적 및 제조 제약(예: 최소 연결재 반지름, 주기성)을 그래프 생성 과정에 직접 통합하여 실현 가능한 설계 보장.
• 파동 전송 이진 분류: 임계값 T_th로 전송 곡선을 이진 수열로 변환(T < T_th: '0' = 저 전송, T ≥ T_th: '1' = 고 전송)하여 감쇠 갭 기반 설계 가능.

Originality

• 그래프 기반 메타머터리얼 표현: 사전 매개변수화 없이 위상과 기하학을 자유롭게 표현하여 설계 공간의 제약을 제거. 주기적 또는 2D 구조에 한정되지 않고 임의의 3D 구조 가능.
• 물리 편향 통합: 응력 예측에 물리 편향을 추가하여 훈련 데이터 범위 외 일반화 성능 강화 (ρ 탐색 범위: 2-30%).
• IL + RL + MCTS 하이브리드: 모방학습으로 기본 행동 패턴 학습, 강화학습으로 보상 최대화 미세 조정, MCTS로 최종 탐색 성능 향상시키는 다층적 접근법이 기존 단일 방법 대비 우수.
• 비선형 다중 기능 반응: 응력-변형률 곡선과 파동 전송 응답을 동시에 설계할 수 있는 통일된 프레임워크. 단순 스칼라 물성 최적화를 넘어 복잡한 함수형 반응 타겟팅.
• 실제 응용 검증: 3D 프린팅(적층 제조)으로 설계 구조를 제작하고 실제 테스트하여 시뮬레이션-실제 간극을 정량화. 상용 재료와의 직접 비교 성능 입증.
• 일대다 매핑 해결: 주어진 타겟 응답에 여러 설계가 존재하는 비유일성(non-uniqueness) 문제를 조건부 확률 학습과 샘플링으로 해결.

Limitation & Further Study

• 제한된 로딩 조건: 현재 단축(uniaxial) 압축 로딩에 중점. 다축(multi-axial) 로딩, 동적 임팩트, 비대칭 로딩 조건으로의 확장 필요.
• 재료의 다양성 부족: 주로 단일 구성 재료(constitutive material) 사용. 다양한 기저 재료(모듈러스, 감쇠 특성이 다른)와의 결합 시 추가 데이터 요구.
• 시뮬레이션-실제 오차: 생성된 구조의 시뮬레이션 응답과 실제 테스트 간 오차 존재 (1.8-30%). 연락(contact), 마찰, 재료 비선형성 등의 정확한 모델링 개선 필요.
• 계산 비용: MCTS 롤아웃(128회 반복)의 계산 비용 명시되지 않음. 대규모 실시간 설계 적용 시 효율성 평가 필요.
• 설계 공간 확장성: 현재 입방 대칭성 유지 메타머터리얼로 제한. 완전 비정기적(aperiodic), 다스케일 구조로의 확장 시 그래프 복잡도 급증에 대한 대책 부재.
• 후속 연구 방향:
  • 다축 로딩, 충격 조건 등 복합 로딩 시나리오 확장
  • 다양한 기저 재료(메탈, 세라믹, 고분자 블렌드) 통합
  • 제조 오차 및 불확실성 명시적 고려
  • 실시간 설계 최적화를 위한 계산 효율 개선
  • 3D 프린팅 프로세스 변수와의 직접 연계(DfAM)

Evaluation

총평: 본 논문은 그래프 신경망과 강화학습을 결합하여 복잡한 비선형 기능 반응을 가진 메타머터리얼의 역설계를 효과적으로 해결한 혁신적인 연구로, 설계 공간의 제약을 제거하고 실제 응용(보호장비, 전기차 진동 제어)까지 검증한 점에서 높은 가치를 지니고 있다. 다만 로딩 조건, 재료 다양성, 시뮬레이션-실제 간극 등의 실용적 한계가 후속 개선의 과제이다.
